如何用AP962C建立Mesh網路,適用VigorAP1062C

本文將說明如何用AP962C建立Mesh網路(適用AP1062C),Mesh網路為智慧網狀網路,可透過Mesh機制將主AP(Mesh Root)無線的設定檔自動同步到多台子AP(Mesh node),當房屋室內格局無法連接有線網路,AP之間可透過無線Mesh直接連結,不必連接有線網路(也可透過有線連結),方便大量快速佈建AP。當下方其中一Node節點故障時,可自動再搜尋新的其它節點做連線,達到AP間的互相自動備援效果。

請留意AP962C/1062C為新世代VigorAP,Mesh不相容AP903、 AP912C、 AP960C、 AP1060C或其它較舊款機型,若您不確定VigorAP間是否相容,建議先與技術客服聯繫。

VigorAP Mesh組網最多支援8台AP (包含Mesh Root在內)。

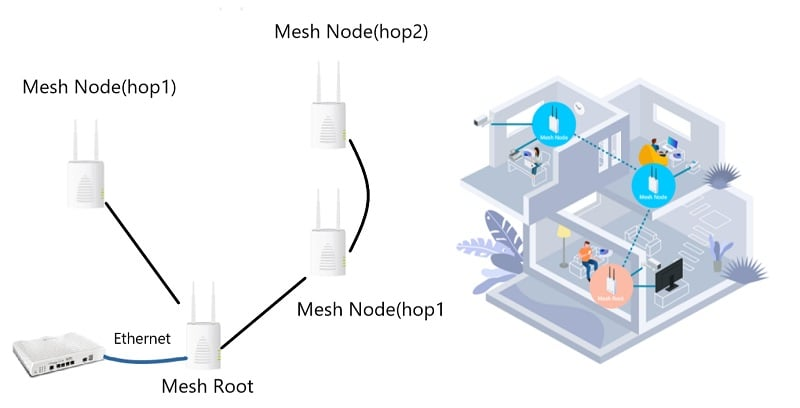

Mesh Root向下最多可串三層節點hop3,圖範例為串接到hop2。

下面將示範使用AP962C作為Mesh Root另外新增一台AP1062C當Node,請留意Node AP須為原廠預設值,若曾經有設定過請先執行Factory Reset,如Node AP要使用有線網路建立Mesh,可將Node AP 的LAN port接上同區網的網路即可。

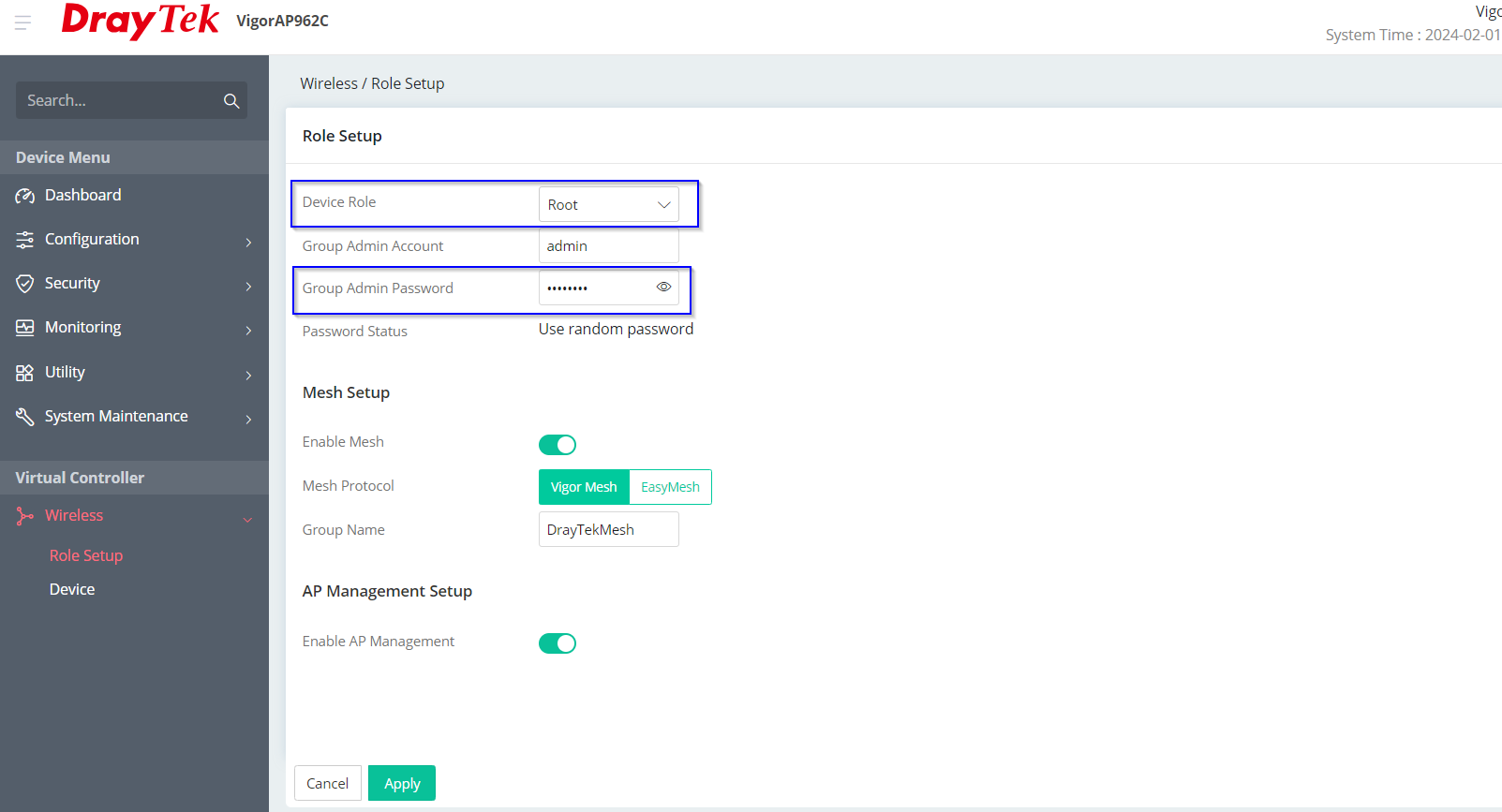

1. 登入AP962C後點選左邊選單[ Virtaul Controller > Wireless > Role Setup ],將Device Role修改為Root,並修改Group Admin Password ,此為往後若有要單獨登入Node AP的admin密碼。

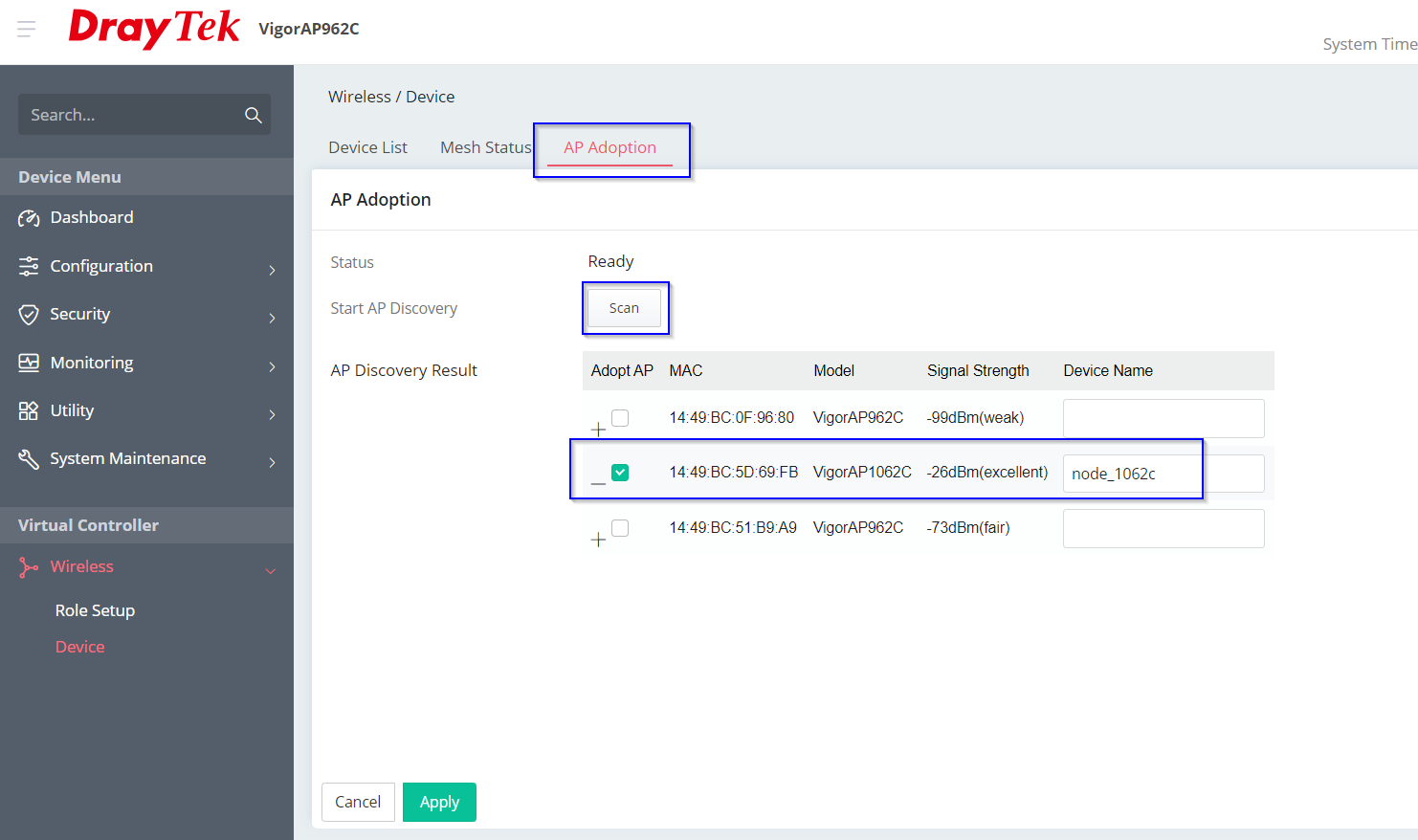

2. 點選左邊選單[ Virtaul Controller > Wireless > Device ],將上方分頁切換到[AP Adoption],點選Scan掃描,選擇勾選要加入的AP後,最後點選Apply。

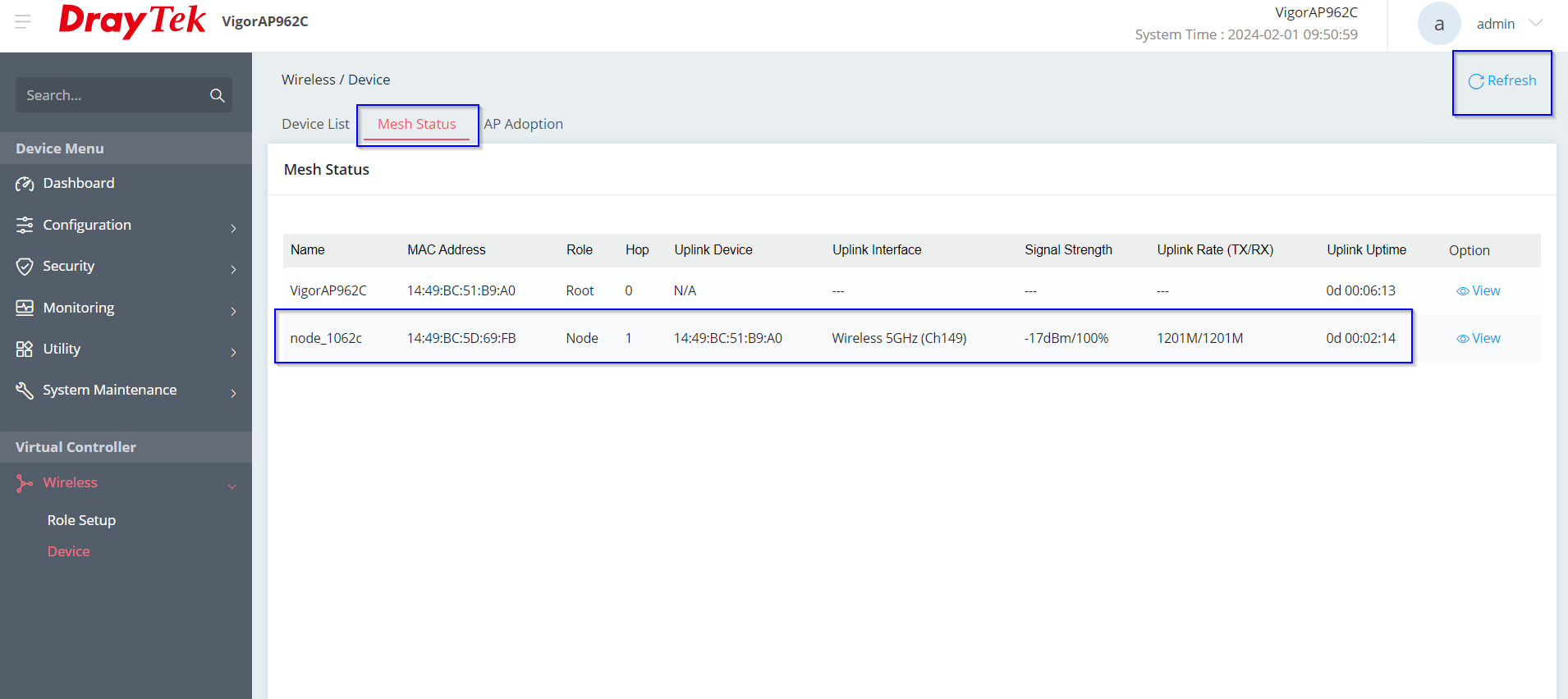

3. 切換上方分頁至[Mesh Status],稍待三分鐘等待Mesh溝通連線,點選右上方的Refresh刷新狀態,可查看到node AP已成功建立連線。

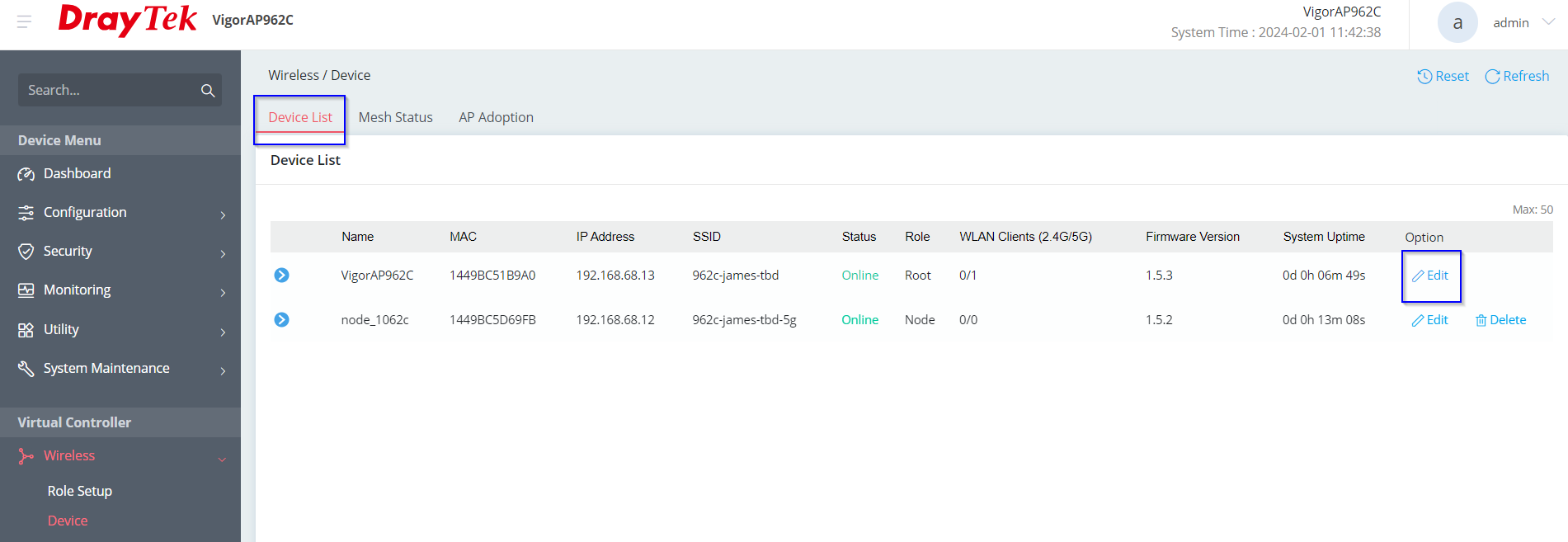

4. 若後續有變更Mesh Root無線相關設定,需要另外手動同步設定到node AP,切換上方分頁至[Device List],點選Root AP的Edit編輯。

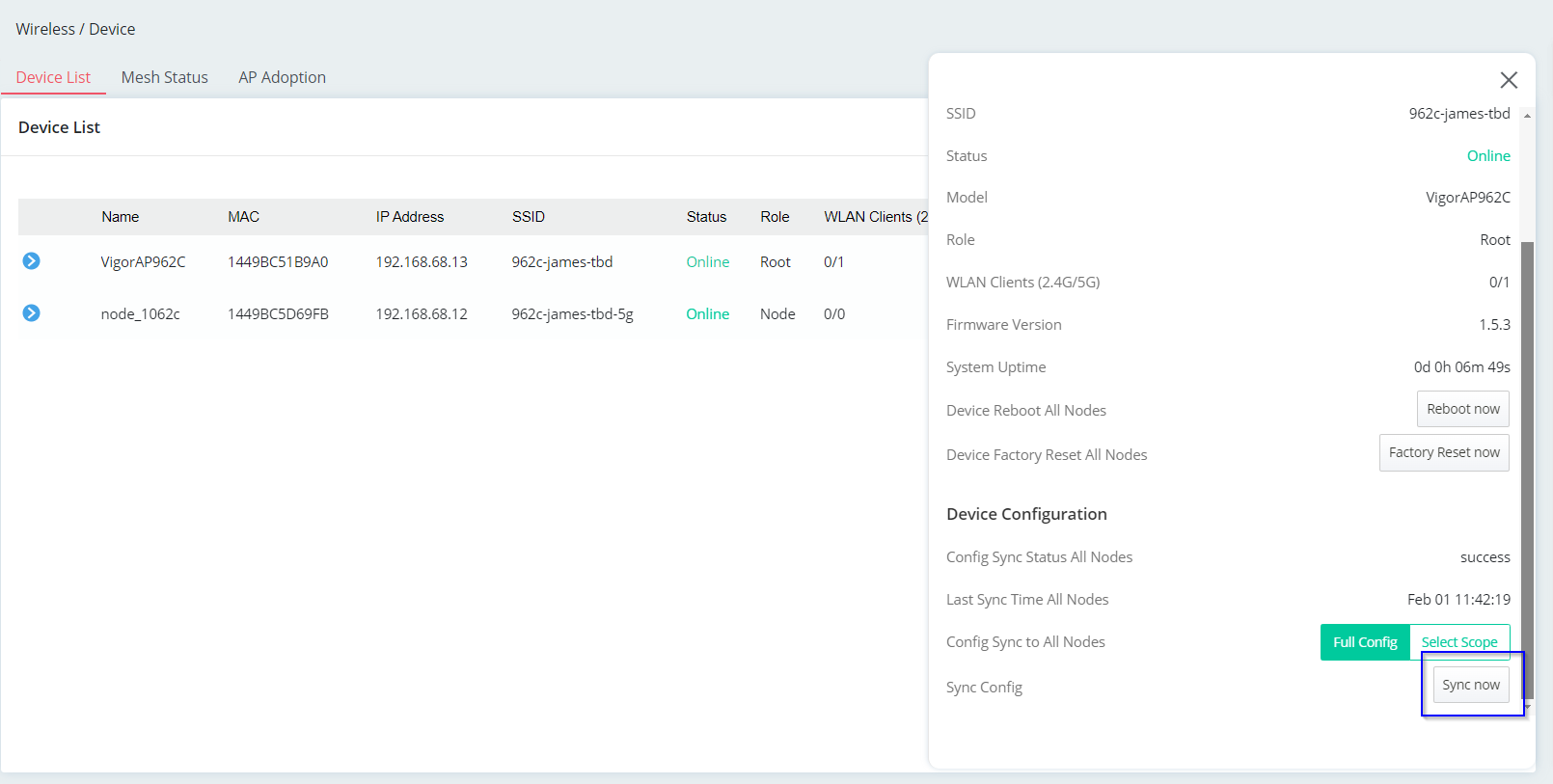

5. 點選Sync now,稍待3分鐘後設定檔即會同步。

相容 VigorAP1062C

mesh group v2

支援 mesh vlan
