DrayOS HA
Vigor 2927 HA 設定

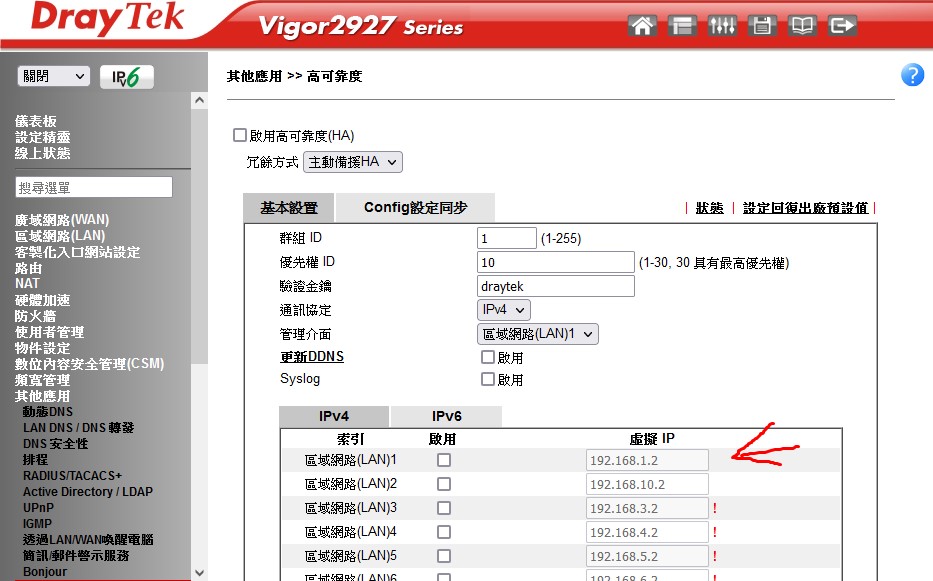

其他應用
高可用度
虛擬IP 才是電腦要設定的 gateway 閘道IP
如果有切很多個 vlan
這邊要照著 vlan 設定多個 gateway

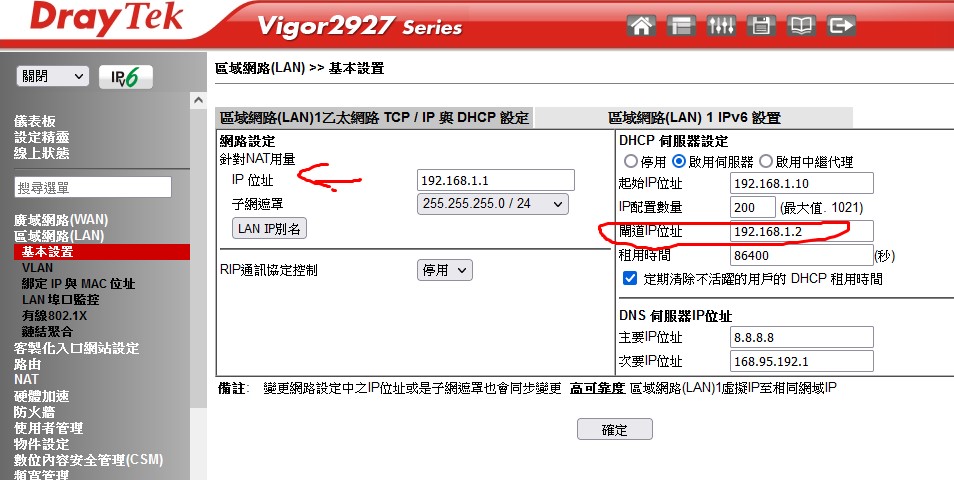

Vigor 區域網路LAN IP
這邊是單獨機器的管理IP

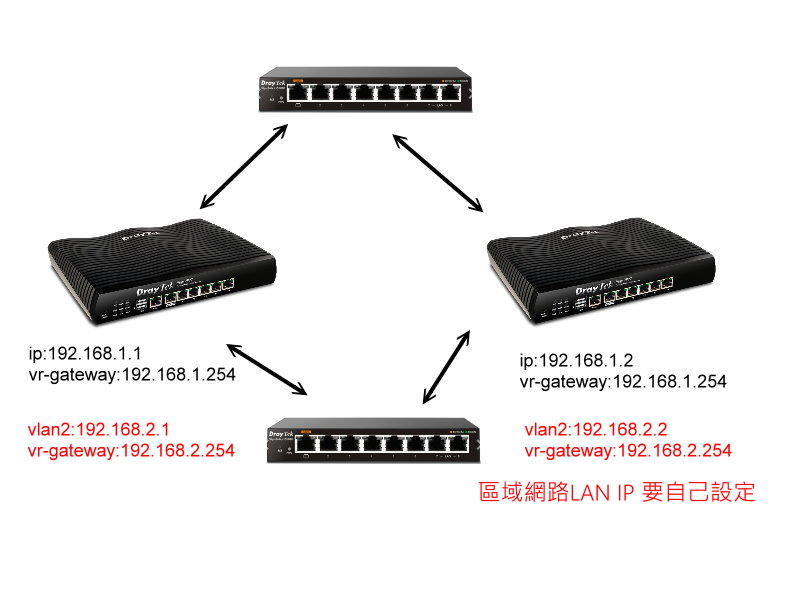

如果你有切 VLAN
兩台的 VLAN 區域網路LAN IP 都要自己設定
那個是管理IP
HA並不會同步那個 區域網路LAN IP

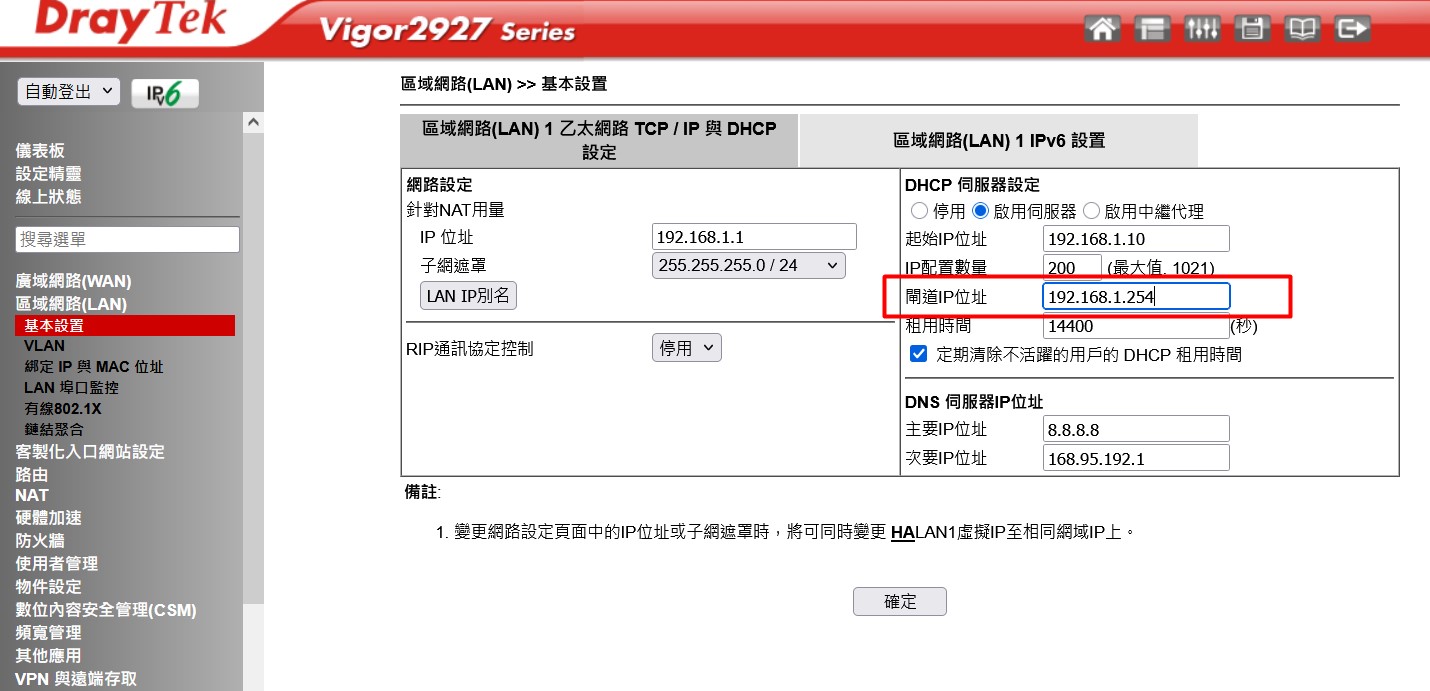

DHCP 閘道IP位址是

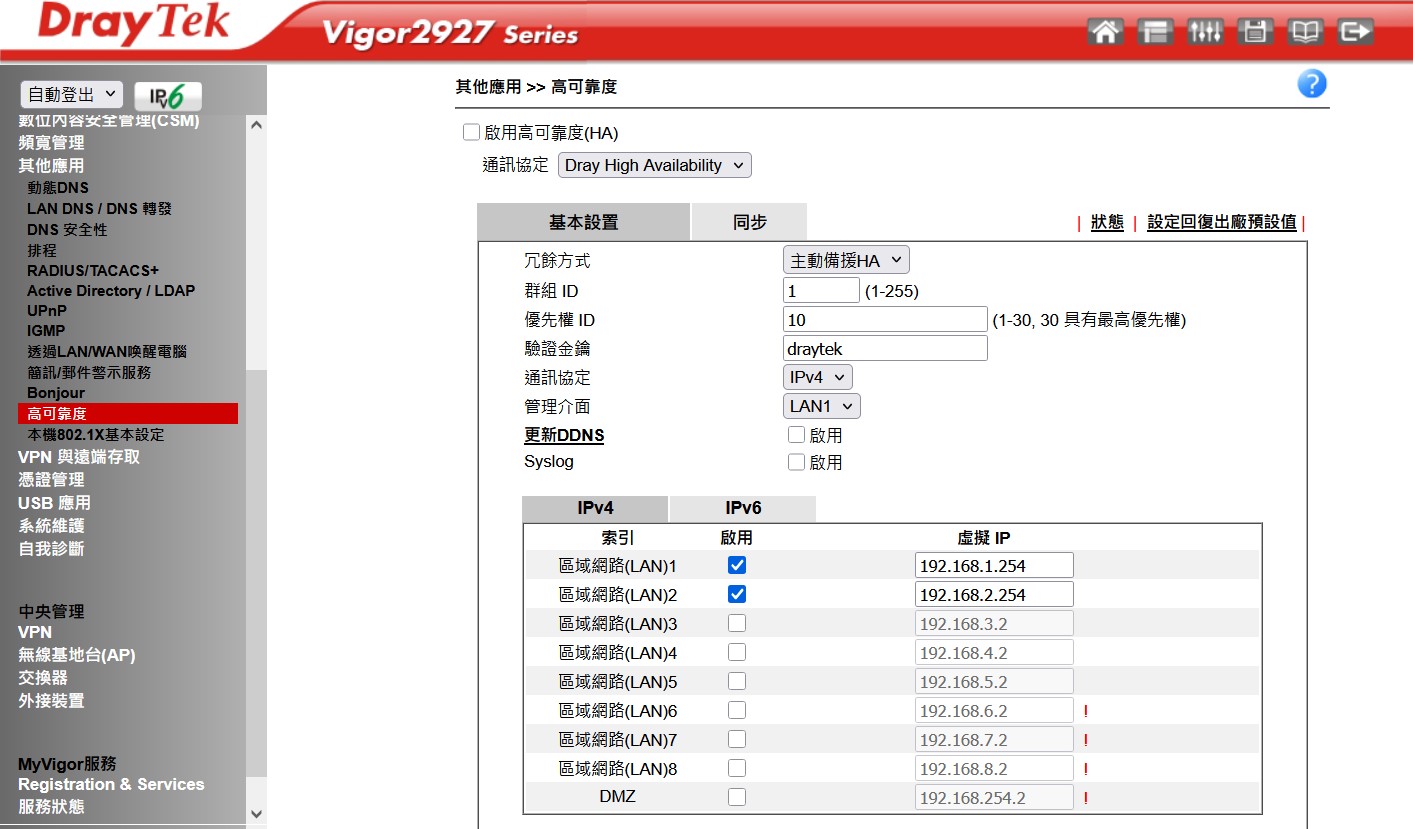

其他應用
高可用度
虛擬IP 才是電腦要設定的 gateway 閘道IP
HA 兩台機器總共要使用三個IP
兩台管理IP位址 區域網路LAN IP
其他應用
高可用度
虛擬IP 電腦要設定的 gateway 閘道IP
總共三個
如果切5個vlan
就是要15個IP

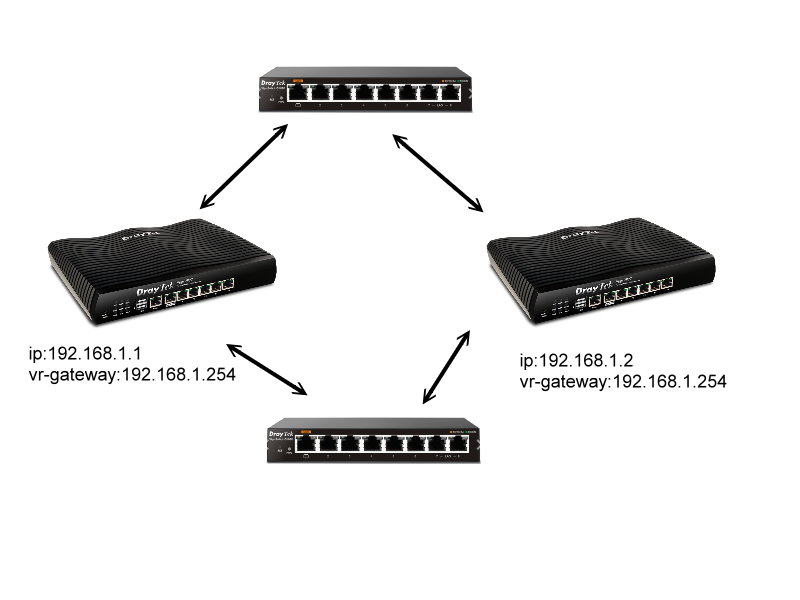

接線要如圖示
一個 LAN 一個 Switch Hub
一個 WAN 一個 Switch Hub
如果有其他的 vlan 一樣都要各自接上一個 switch hub 最簡單
除非有帶 tag/untag
如果有切了很多個 vlan
最快速的方式是
未設定HA之前把設定檔備份
import 匯入config到另外一台
更改各個區段LAN IP 之後
在第一台開起HA
第二台併入
偵測斷線是看管理介面
一秒發一個 CARP 封包
DrayOS High Availability注意事項:
LAN Port只有偵測Management Interface斷線才會切換
CARP 如何協作偵測 LAN 斷線
CARP 的運作依賴於主機的網路介面狀態。整個流程如下：
協定運作： 兩台或多台主機（例如伺服器 A 和伺服器 B）會設定為 CARP 群組，共享一個虛擬 IP 位址。其中一台為主機（MASTER），另一台為備援機（BACKUP）。
主機狀態廣播： MASTER 主機會定期（通常是每秒一次）向區域網路發送 CARP 協定封包，宣告自己是 MASTER。BACKUP 主機則處於監聽狀態，等待這些廣播。
偵測斷線： 當 MASTER 主機的 LAN 介面（網路線）斷開或故障時，作業系統會立即感知到這個物理連結狀態的變化。此時，MASTER 主機將無法再發送 CARP 廣播封包。
故障轉移： BACKUP 主機在沒有接收到 MASTER 的廣播封包一段時間後（這個延遲可設定），就會判斷 MASTER 已經失效。它會立即將自己的狀態切換為 MASTER，並發送 Gratuitous ARP 封包，通知區域網路中的其他設備，現在該虛擬 IP 已經由它來提供服務。
