廣域網路(WAN) >> 基本設置
負載平衡設定
Wan Loadbalance

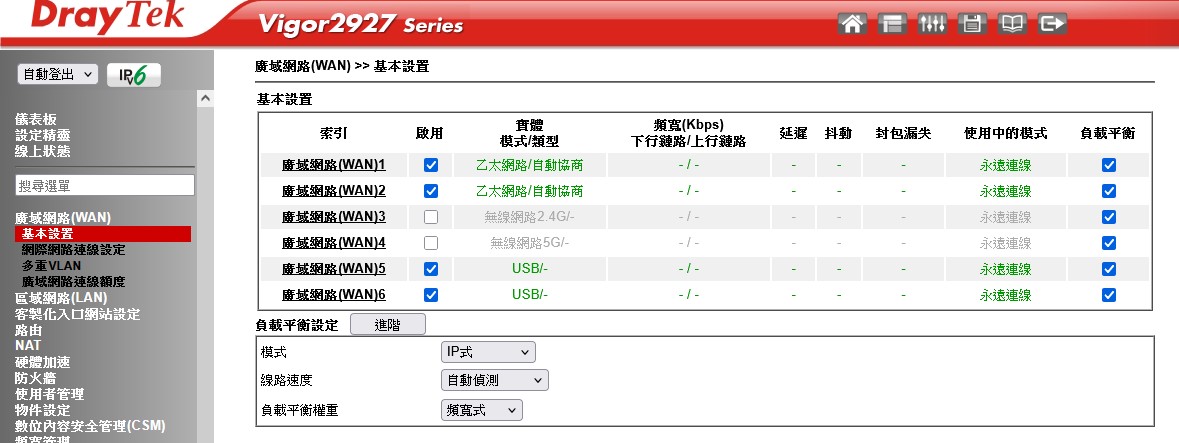

設定說明
預設值
模式:IP式
線路速度:自動偵測
負載平衡權重:頻寬式
基本上讓他自己運作就可以了
他會自己計算WAN頻寬
自動調整
如果你想自己管理
你的兩條外線是不一樣的頻寬
或是你想自訂義
底下簡單說明運作原理

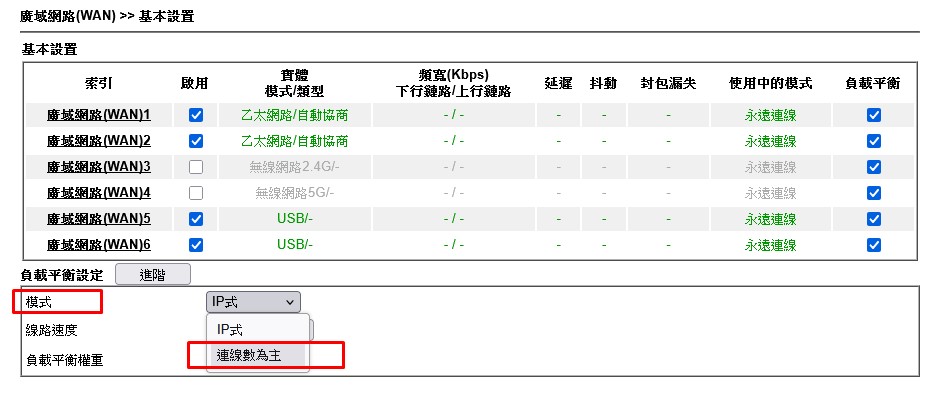

模式
IP式，就是以IP方式去做附載平衡
連線數為主，以封包Session為主

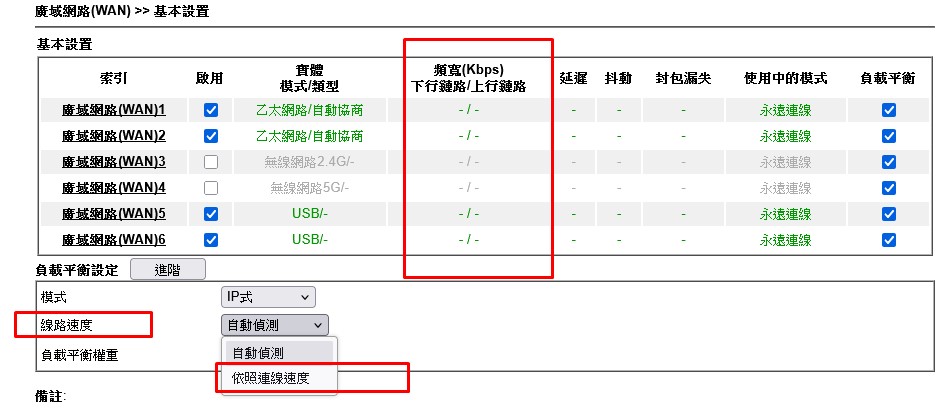

線路速度如果更改為
依照連線數度

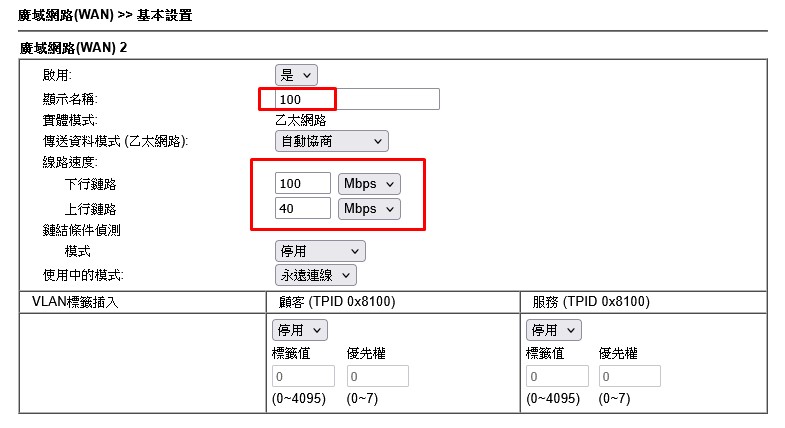

需要個別填入 WAN
下行速度 (下行鏈路)
上行速度 (上行鏈路)
這樣他就會依輸入的上下行速度去計算線路的比重

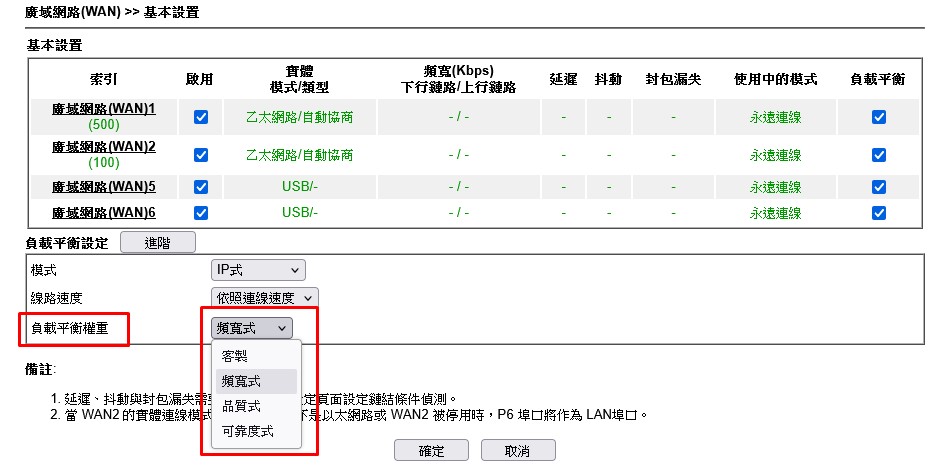

負載平衡權重
這邊有
客製，預設中間值，自行調整這五項，上傳頻寬，下載頻寬，低延遲，低抖動，減少封包漏失
頻寬式 (預設值) 上傳頻寬，下載頻寬
品質式，低延遲，低抖動
可靠度模式，減少封包漏失

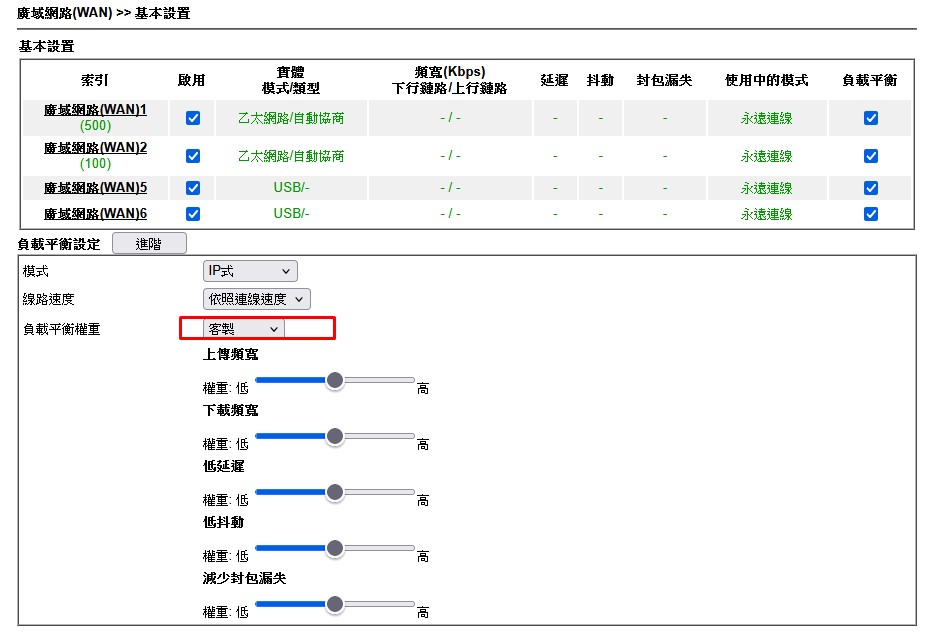

玩法比較多的是客製
負載平衡權重
上傳頻寬
權重: 低
高
下載頻寬
權重: 低
高
低延遲
權重: 低
高
低抖動
權重: 低
高
減少封包漏失
權重: 低
高
備註:

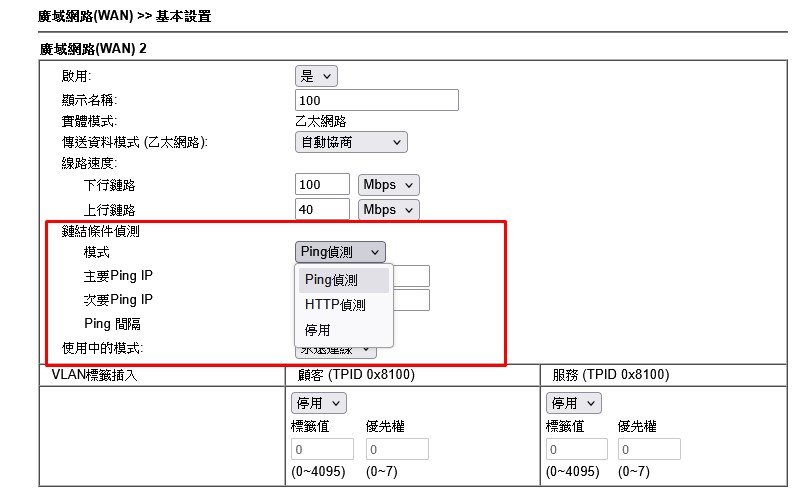

延遲、抖動與封包漏失需要在每個WAN設定頁面設定鏈結條件偵測。
就是這邊的設定
一定要設定才會偵測統計延遲、抖動與封包漏失
Load Balance Weights
Upload Bandwidth
Weight: Low
High
Download Bandwidth
Weight: Low
High
Low Latency
Weight: Low
High
Low Jitter
Weight: Low
High
Less Packet Loss
Weight: Low
High
負載平衡設定

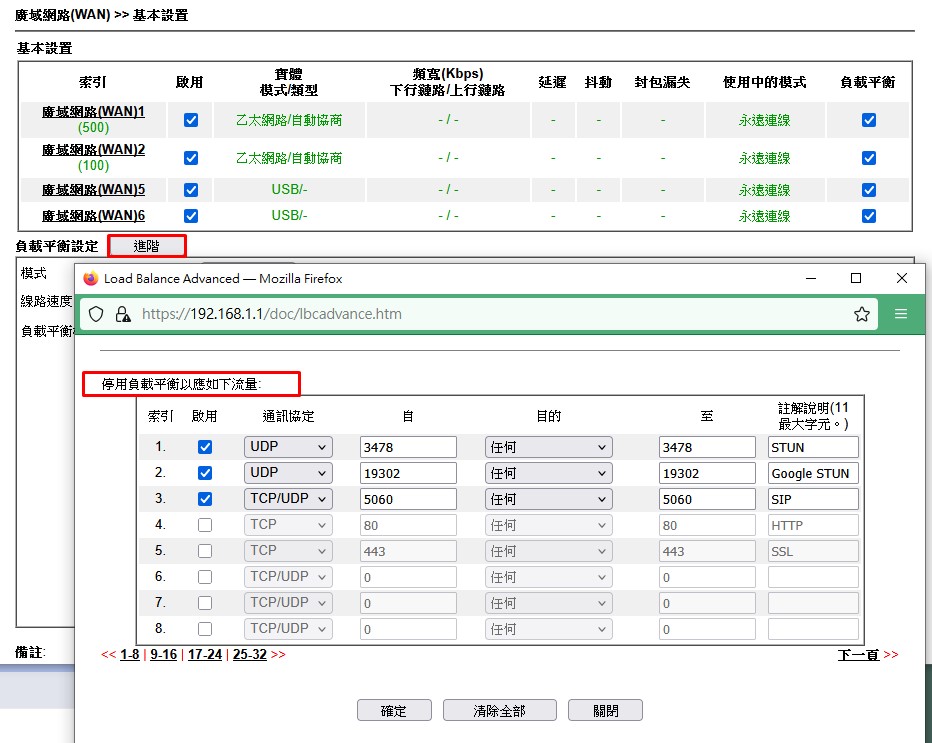

進階
當然有些必須
停用負載平衡以應如下流量
因為有些協定不能同時跑兩個WAN
所以必須要停用
補充說明

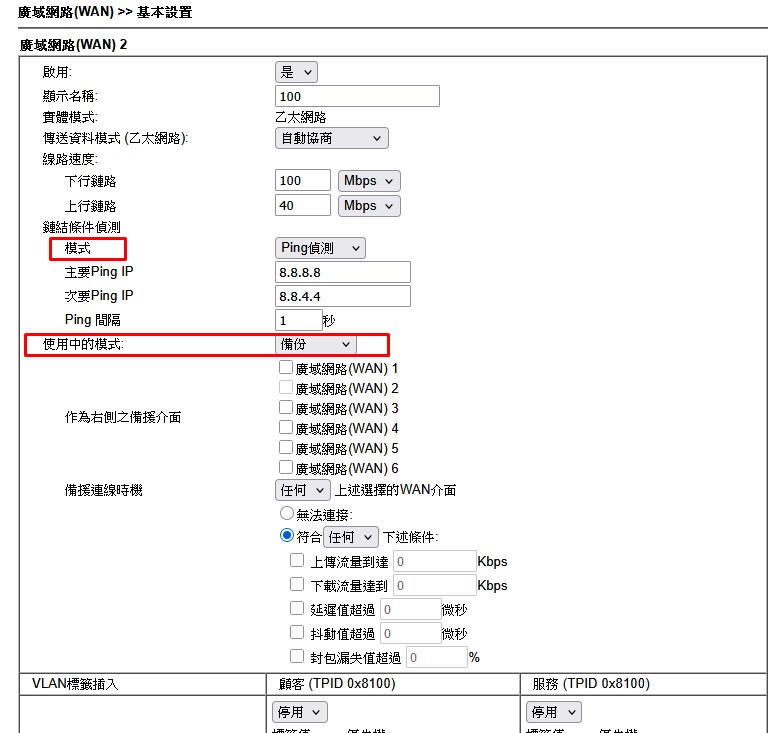

如果 WAN2 當成備援模式時的設定，可以選擇當WAN1斷線時才啟用
廣域網路(WAN) >> 基本設置
廣域網路(WAN) 2
啟用:
顯示名稱:
實體模式: 乙太網路
傳送資料模式 (乙太網路):
線路速度:
下行鏈路
上行鏈路
鏈結條件偵測
模式
使用中的模式:
作為右側之備援介面 廣域網路(WAN) 1
廣域網路(WAN) 2
廣域網路(WAN) 3
廣域網路(WAN) 4
廣域網路(WAN) 5
廣域網路(WAN) 6
備援連線時機
上述選擇的WAN介面
無法連接:
符合
下述條件:
上傳流量到達 Kbps
下載流量達到 Kbps
延遲值超過 微秒
抖動值超過 微秒
封包漏失值超過 %
這些方式可以設定
