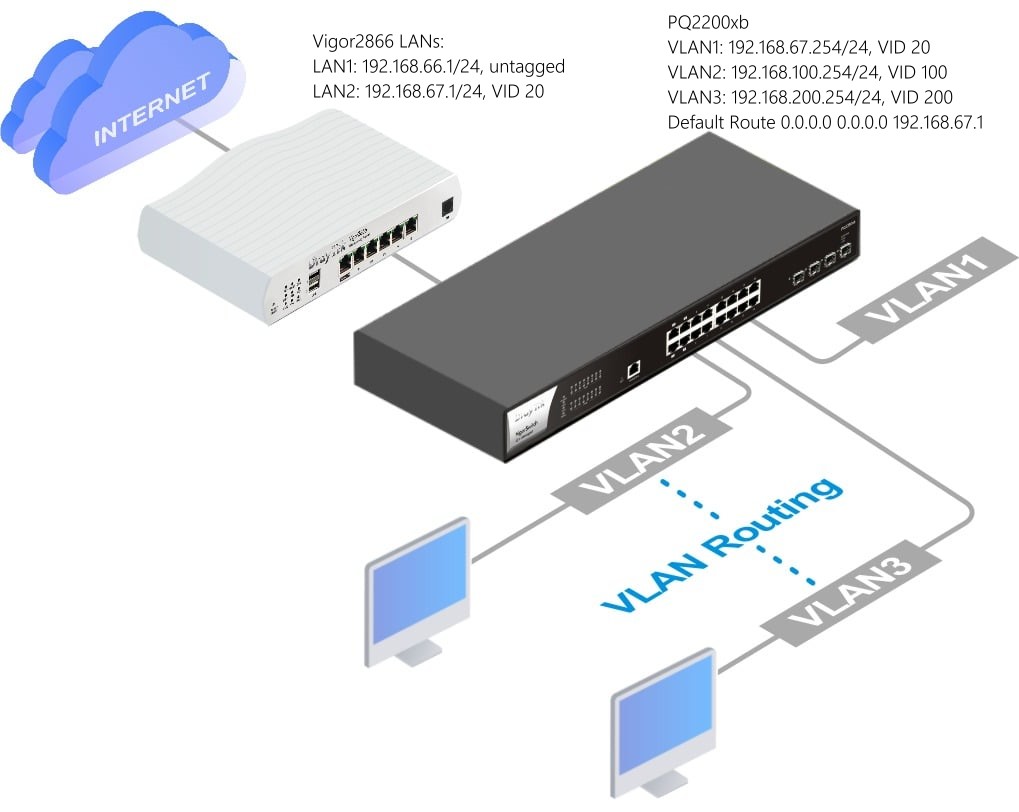

範例
Vigor2866 LANs:
LAN1: 192.168.66.1/24, untagged
LAN2: 192.168.67.1/24, VID 20
PQ2200xb
VLAN1: 192.168.67.254/24, VID 20
VLAN2: 192.168.100.254/24, VID 100
VLAN3: 192.168.200.254/24, VID 200
Default Route 0.0.0.0 0.0.0.0 192.168.67.1
VigorSwitch L2+ 乙太網路交換器 都適用
切 VLAN
設定靜態路由
L2+ 當成 Core Switch
IP Route
Vigor Router Firewall 端的設定如下

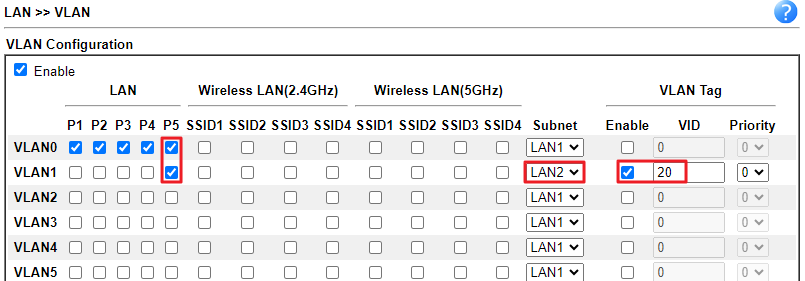

切兩個 VLAN

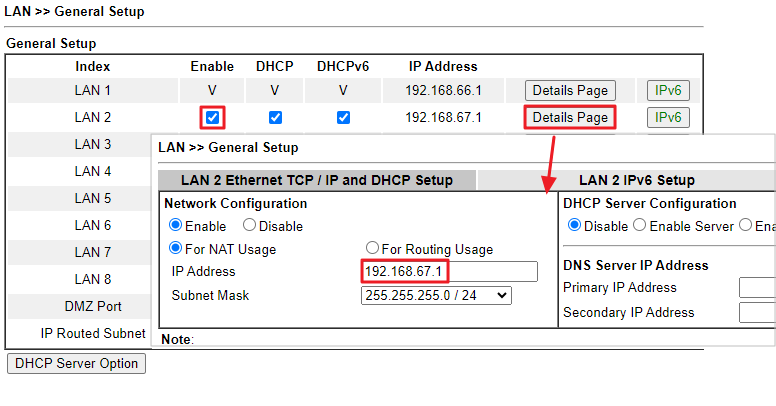

設定 LAN2

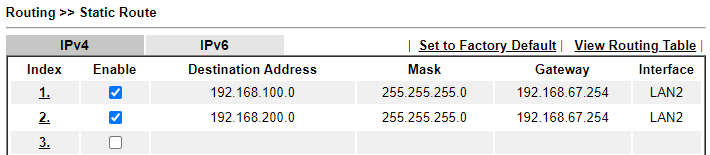

設定靜態路由
指回 L2+ Switch IP
192.168.67.254
底下是 PQ2200xb 的設定
L3 Network 先增加 VLAN

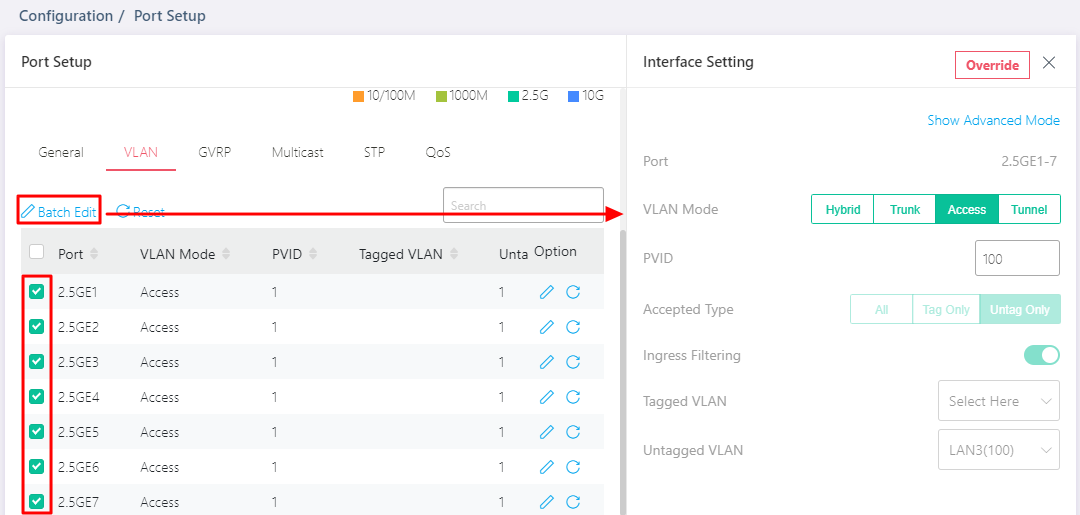

VLAN Access Port 就可以解出 Tag Vlan

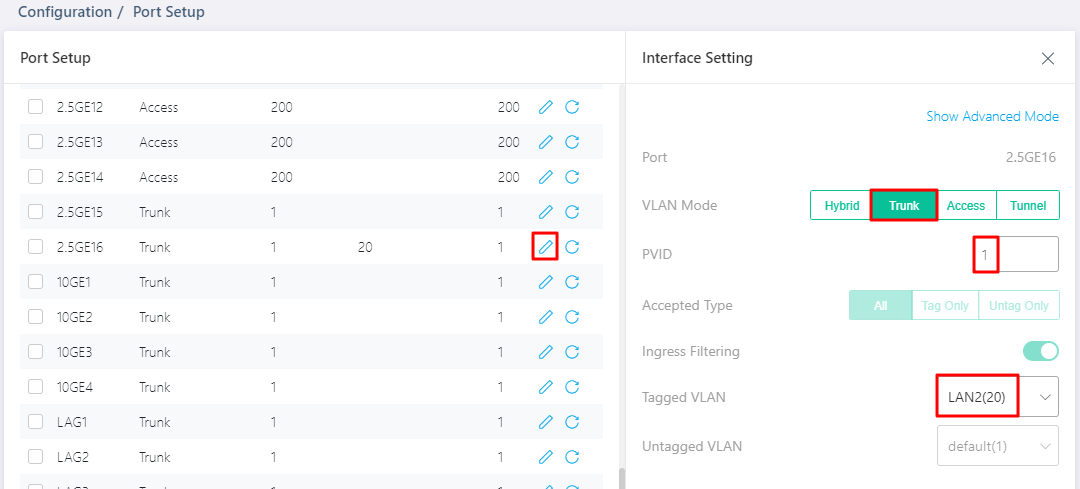

和 Vigor Router Firewall 對接的 Port 要設定成 Trunk Port

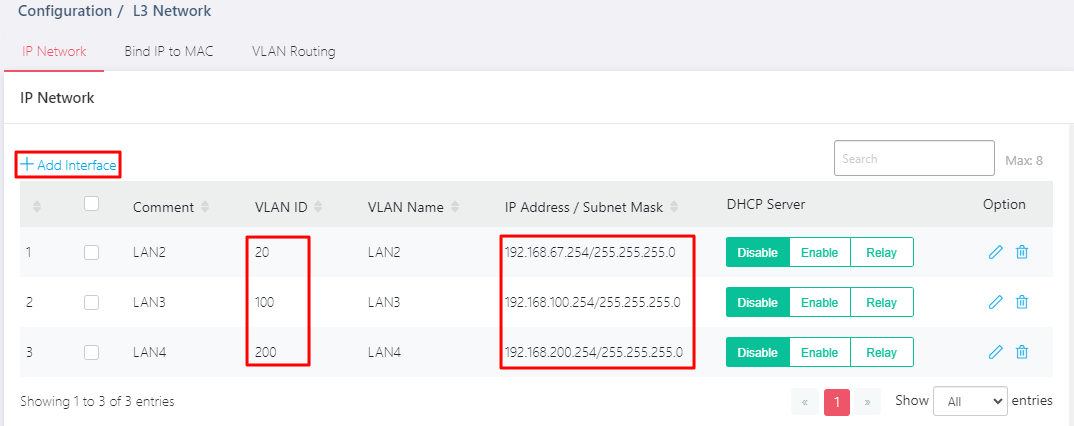

IP Network 要 Add Interface IP

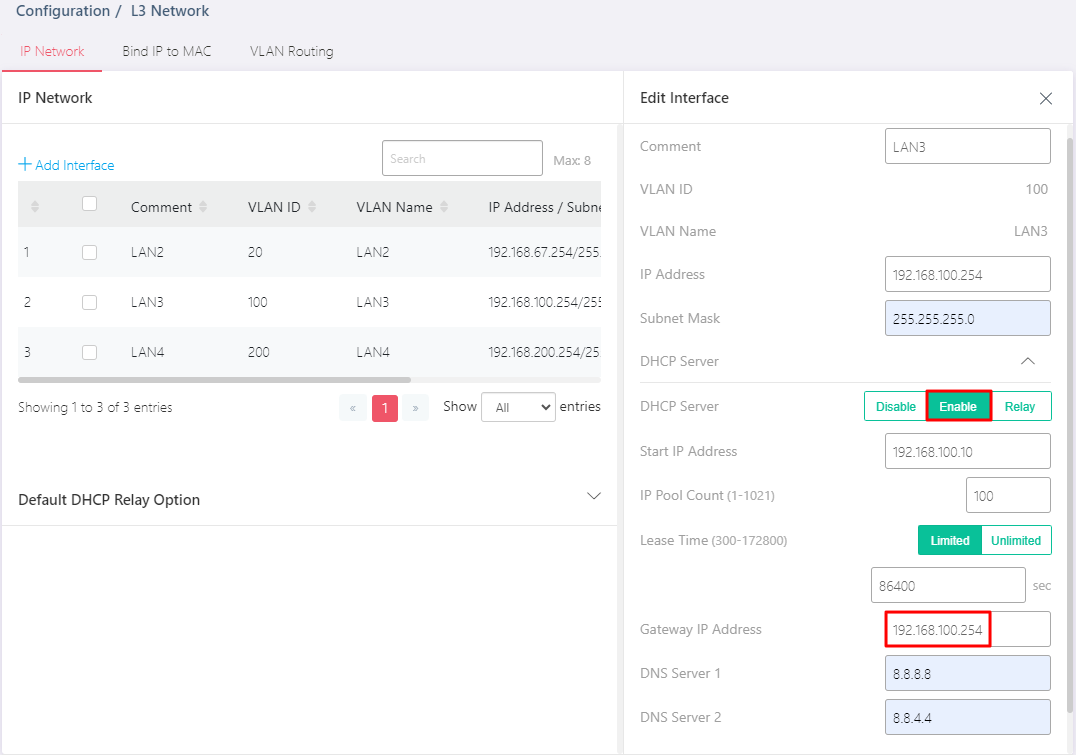

設定 DHCP Server

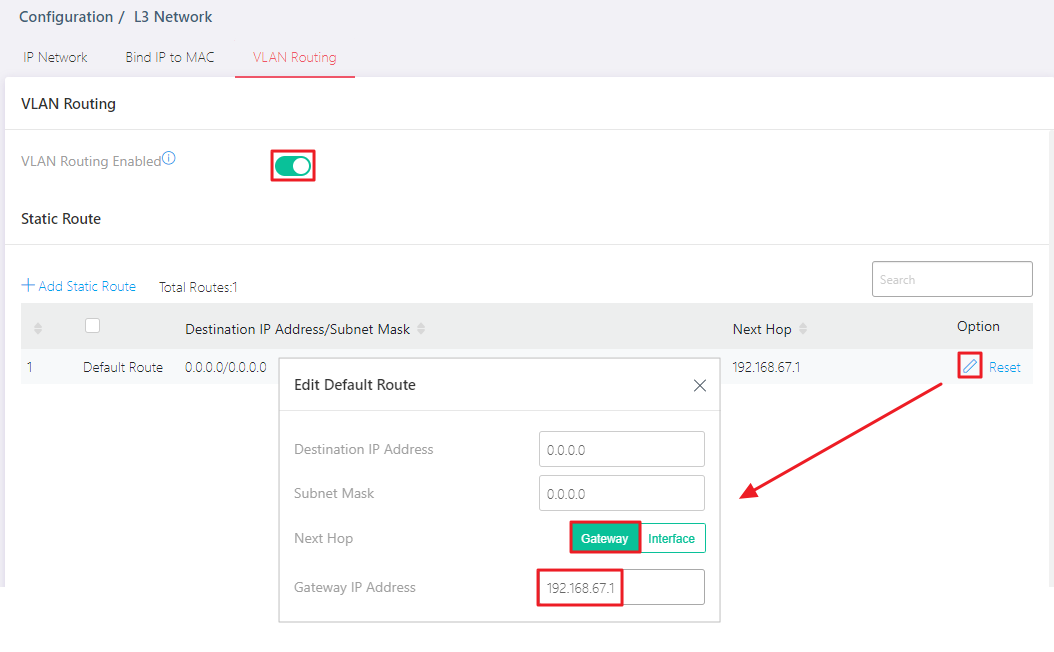

VLAN Routing Enable 開啟
靜態路由 Static Route
Default Routing 指回 Vigor Router Firewall
完成
